电子元件常识解说:达林顿三极管(附电路图)

发布时间:2022-08-13 20:58:01 来源:华体会网址



  达林顿三极管在1953年由美国电气工程师和创造家Sidney Darlington创造。达林顿三极管由两个一般的双极型三极管(BJT)组成,其间一个三极管的发射极衔接到别的一个三极管的基极,构成电流增益更大的复合三极管管。

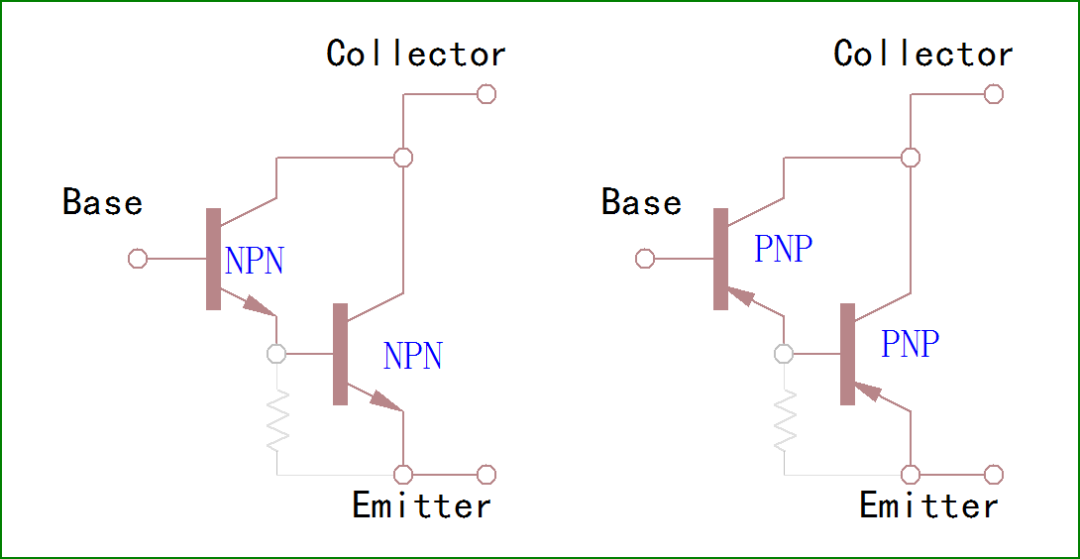

  下图显现了两种达林顿管的详细的衔接方法,左面的是由一对NPN型双极型三极管组成的NPN型的达林顿三极管,右边则是由一对PNP型的三极管组成的PNP型的达林顿三极管。

  达林顿管中榜首个三极管起作业在射极跟从器作业形式,对输入电流进行扩大,进步了输入阻抗。这使得达林顿管能够被一般的TTL,CMOS门电路驱动。

  为了使得达林顿管饱满,输入电压需求高于两倍的Vbe。别的,达林顿管饱满时,它的C、E之间的电压需求保持榜首级三极管作业电压,这也比一般的三极管饱满电压(大约0.2V)要高得多,一般大于0.65V。在大电流下,这个电压会更高,这就大大增加了达林顿管在开关状态下的功耗。

  能够看出,达林顿管在饱满导通下C、E之间的电压依然有0.67V。开关信号的推迟大约为2us。

  除了上面由两个相同极性三极管组成的达林顿三极管之外,还能够将NPN,PNP型三极管穿插装备,组成一种称为Sziklai 达林顿三极管,或称为推挽(Push-Pull)装备。

  Sziklai达林顿管是由匈牙利人George Clifford Sziklai创造的。他在1930年移居美国,在一些电子公司作业。他共申请了160多个专利,包含有五颜六色电机及和摄像机等创造,Sziklai达林顿管也是专利之一。

  因为Sziklai达林顿管榜首级三极管作业在共集形式,因而它的输入阻抗比较低。它的电流增益比起一般的达林顿装备稍微小一点,它的饱满电压大一点。

  Sziclai管一般作为一般达林顿管的互补型管来运用。比方它组成PNP型管子与NPN型的达林顿管组成音频扩大器的输出级,能够得到愈加对称的输出特性。

  如下是对应的输入输出波形。饱满电压为0.69V,比前面由两个NPN:8050组成的达林顿管的饱满电压大。

  现在所运用的达林顿管都不再运用分立元件建立,所需求的两个三极管以及基级电阻都集成在一起,构成一致的单个达林顿管。

  BC517是一款常用的NPN型达林顿小功率三极管,Vces=30V,Ic=20mA时,电流增益大于30000。因为达林顿三极管是由两个三极管组合而成,它的参数有着较大的离散性,并遭到环境温度影响较大。

  下图是BC517在不同温度下,跟着集电极电流改变对应的电流增益hFE的取值。在环境温度为25°,Ic=150mA的时分,电流增益最大。

  ULN2003A是一款价格便宜、运用广泛的达林顿阵列集成芯片,其间集成了七个NPN型的达林顿三极管。输入极具有很高的阻抗,能够直接由TTL,或许CMOS门电路驱动,输出级最高能够接受50V电压,吸收500mA电流。达林顿管阵列SN75468能够接受100V作业电压。

  达林顿管阵列内部还有反向续流二极管,经过芯片公共端能够衔接至负载电源,这对带动理性负载能够节约额定的续流二极管。

  因为在集成芯片,达林顿三极管的基级电阻做了优化匹配,三极管的响应速度得到了进步。下图显现了ULN2003带动510欧姆电阻时,输入输出波形,它们之间的延时很小。
